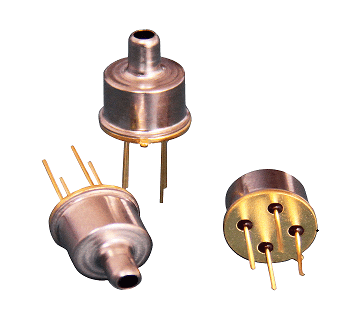

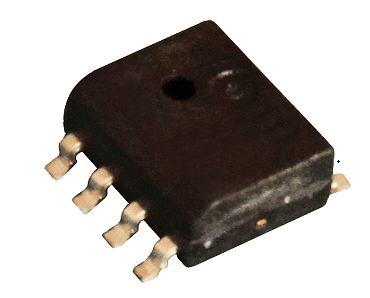

NXP/Freescale压力传感器MPX12D系列

MPX12型是一种离子注入式X型硅压力传感器。能提供一个精确的,直接与外加压力成正比的线性电压输出,是标准的无偿型压力传感器,在宽温度范围工作时需加外部补偿网络和信号调理电路,测量方式有表压(GP)和差压(D、DP)型

  • 产品特点
    • 低成本
    • 比例电源电压
    • 易于使用的芯片载体封装选项

  • 产品应用
    • 医疗器械
    • 自动化控制
    • 仪器仪表
    • 气相色谱
    • 压力监测

产品详情

主要特性 最小值 典型值 最大值 单位
供电电压 -- 3.0 6.0 VDC
供电电流 -- 6.0 -- mA
满量程输出 45 55 70 mV
零位电压偏差 0 20 35 mV
灵敏度
5.5
mV/Kpa
线性度 0
5.0 %FSS
压力迟滞(0~10kpa) -- ±0.1 -- %FSS
温度迟滞(-40~+125℃) -- ±0.5 -- %FSS
输入阻抗 400 -- 550 Ω
输出阻抗 750 -- 125 Ω
存储温度范围 -50
+150
工作温度范围 -40
+125
响应时间
1.0
ms


引脚功能:

引脚功能
1 2 3 4
+VOUT VS -VOUT


电气连接


产品尺寸


产品安装方向


产品输出特性
