品牌:Sensepa
测量轴:X、Y双轴
供电:9~32VDC
工作温度: -40~+85℃
输出信号(可选):CAN(开关量,0~5VDC,4~20mA)
测量量程(可选):±30°
说明:TC19 是 Sensepa 公司推出的串行输出式倾角传感器,用于工业控制领域,内置高精度 A/D差分转换器,通过 5 种滤波算法,可以测量传感器输出相对于...
主要特性 | 最小值 | 典型值 | 最大值 | 单位 |
供电电压 | 9 | 24 | 36 | VDC |
工作电流 |
|
30 |
|
mA |
测量轴 |
|
X 单轴 |
|
|
测量量程 | -90 |
|
+90 | ° |
输出信号 | 0 |
|
5 | VDC |
响应频率 |
|
30 |
|
Hz |
抗振指标 |
|
>3500 |
|
G |
灵敏度 |
|
55.5 |
|
mV/° |
分辨率 |
|
0.1 |
|
° |
测量精度 |
|
±0.3 |
|
° |
重量 |
|
55 |
|
g |
LED 出厂报警角度 |
|
6 |
|
° |
工作时间 | 80000 |
|
100000 | Hr |
工作温度 | -40 |
|
85 | ℃ |
储存温度 | -40 |
|
85 | ℃ |
产品认证 |
|
CE |
|
|
防护等级 |
|
IP65 |
|
|
安装时应保持传感器安装面与被测面平行,并减少动态和加速度对传感器的影响。本产品可水平安装也可以垂直安装,垂直安装只适用单轴倾角传感器,

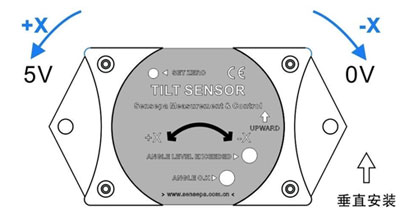

安装方式请参考右边示意图:
产品输出为直流电压 0 到 5V,对应你角度测量范围的最小值于最大值,在计算角度时只要按比率分配即可得到相应的角度值。

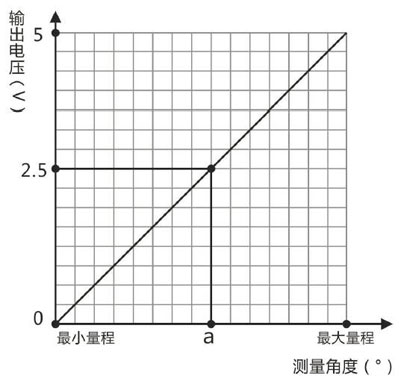

右图为输出特性曲线:
计算公式:
角度 =(输出电压-2.5V)/0.0555V/°
